※ 본 내용은 stanford에서 제공하는 cs231n 강의, 강의자료를 바탕으로 작성하였습니다.

Lecture 12에서는 CNN 동작을 이해하기 위한 visualizing을 다루고 있다.

- Visualizaing Filters

먼저 train된 모델들을 불러와 첫번째 layer의 필터를 시각화한 결과이다.

Edge나 line등 비교적 직관적인 feature를 detection하고 있는 것을 확인할 수 있다.

이전 강의에서도 다뤘듯 깊은 layer일수록 복잡한 특징에 response하고, 따라서 이후의 layers는 시각화하더라도 interpretable하지 않은 결과를 제공한다.

그러나 각각의 layers, weight가 어떻게 동작하고 있는지는 시각화할 수 있다.

먼저 AlexNet의 가장 마지막 FC layer가 어떻게 동작하는지 살펴보자.

앞선 강의에서 pixel값을 바탕으로 KNN을 classification에 이용하는 것은 비효율적일 뿐만 아니라, 정확하지 않은 것을 확인할 수 있었다.

그러나 마지막 FC layer의 출력값(4096-dim vector)을 기준으로 KNN을 수행하면 꽤 정확한 결과를 보인다.

(각 이미지마다 마지막의 layer의 출력값을 저장해두고, 해당 값을 기준으로 classification을 수행하는 방법)

위 이미지는 Mnist datasets에 대한 layer FC layer의 출력결과에 t-SNE라는 dimensinality reduction 기법을 적용한 결과이다.

10개의 군집으로 구분되는 것을 확인할 수 있다.

- Visualizing Activations

Activations를 시각화하여 각 filter가 어떠한 역할을 수행하는지 짐작해볼 수 있다.

위 이미지는 conv5의 activation을 시각화한 결과로, 128개 chnnel에 대해 각각 13x13 grayscale 이미지로 출력한 결과이다.

대부분 해석하기 어려운 결과를 보이지만, 초록 사각형으로 표시된 부분은 사람의 얼굴 부분에 대해 높은 activations를 보인다.

해당 filter는 사람의 얼굴을 감지하는 등의 역할을 수행하는 것으로 예상할 수 있다.

반대로 여러 이미지를 model에 input으로 주고, 임의의 filter에 대한 activations를 기록한 후 그 값이 컸던 이미지를 살펴보는 방법으로 그 filter의 동작을 예상해보는 방법도 있다.

임의의 filter에 대한 activation이 컸던 이미지들을 정리해둔 결과이다.

첫 행의 filter는 원을 감지하는 등의 기능을 수행할 것이고, 4번째 행의 filter는 글자를 감지하는 등의 기능을 수행할 것이라는 것을 예상해볼 수 있다.

나아가서, 모델이 이미지의 어떠한 영역을 보고 결정을 내렸는지 파악하는 것도 가능하다.

오른쪽의 결과는 이미지의 일부 영역을 masking한 후, 해당 영역을 가렸을 때 classification probabiliy가 어떻게 변화하는지 출력한 결과이다.

실제 해당 객체가 있는 영역일수록 probabilty가 낮아지는 것을 보며, 모델이 실제 객체를 인식하고 classification을 수행한 것임을 알 수 있다.

같은 원리로 image pixel에 대한 score의 미분값을 계산해보아도, 어떠한 pixel이 classification에 큰 영향을 미쳤는지 알 수 있다.

실제 개가 있는 영역이 잘 감지된 것을 확인할 수 있다.

이러한 방법을 segmentation에 응용하기도 한다.

이미지가 아니라 특정 filter의 activation값을 기준으로 미분을 수행하여 해당 filter의 출력엔 이미지의 어느 부분이 영향을 끼쳤는지 파악하는 것도 가능하다.

앞서 임의의 filter에 대한 activation이 큰 값을 보였던 이미지를 정리해두었던 자료에 대해, 그 filter의 actavtion에 대해 미분을 수행한 결과는 위와 같다.

예상한 것과 같이 첫번째 필터는 동그라미, 4번째 필터는 글자의 형태에 크게 영향을 받는다.

- Gradient Ascent

Train 시 optimization을 수행하기 위해서는 gradient descent 알고리즘을 통해 loss를 최소화하는 방향으로 weight를 학습시켰다면,

gradient ascent를 이용하여 어떠한 filter의 activation score를 최대화하는 방향으로 image를 학습시키는 것도 가능하다.

특정 class에 대한 score를 최대화하는 방향으로 임의의 noize로 제공된 이미지가 gradient descent를 통해 변경하면, 위와 같이 해당 calss의 형태가 보이게 된다.

뒤의 regularization term은 특정 pixel의 값을 통해 score가 커지게 하는 것을 방지하여 이미지가 실제 이미지와 유사하게 되도록 조정하는 역할을 한다.

결과이미지에 값이 낮은 pixel은 0으로 처리하는 등의 추가적인 작업을 수행하여 조금 더 사실적으로 만드는 것도 가능하다.

- Fooling Images / Adversarial Examples

Gradient ascent를 이용하여 어떠한 이미지가 다른 class에 대한 score가 커지도록 작업하는 것도 가능하다.

코끼리 이미지를 koala class에 대한 score가 크도록, schooner이미지를 iPod class에 대한 score가 커지도록 조정한 결과이다.

실제 이미지와 크게 다르지 않지만, 모델은 잘못인식하게 된다.

이에 대해서는 추가적인 하나의 강의를 통해 다룬다고 한다. (Lecture 16)

- DeepDream

실용적이기 보다는 실험적이고 재미를 위한 실험이다.

특정 뉴런보다는 어떠한 layer에서의 activations를 최대화하도록 gradeient ascent를 적용하면 해당 layer에서 response하던 features가 이미지에 나타나게 된다는 원리이다.

어떠한 layer를 선택하느냐에 따라 위와 같은 결과들이 생성된다.

- Feature Inversion / Texture Synthesis

Feature Inversion을 통해 이미지에서 특정 feature에 match하는 부분들을 강조할 수 있다.

어떠한 이미지에 대한 한 layer에서의 feature vector와 원본 이미지가 주어지면, 새로운 이미지와 해당 feature vector의 l2 distance를 최소화하면서 이미지가 자연스럽게 보이도록 학습시키는 방법이다.

결과는 위와 같다.

깊은 층의 feature에 대해 적용할 수록 원본이미지와 달라지는 것을 확인할 수 있다.

이는 앞 layer에서는 raw pixel 에서 정보를 많이 보존되지만, 깊어질수록 색이나 질감같은 deatail보다는 semantic한 정보를 이용한다는 것을 의미한다.

Texture 정보가 담긴 patch가 주어졌을 때, texture를 유지하는 더 큰 이미지를 생성하는 task가 Texture Synthesis이다.

위 output은 KNN을 이용한 결과로, KNN을 통해서도 어느정도 구현이 가능하지만 복잡한 패턴일수록 한계가 존재했다.

해당 task에 대해서도 딥러닝을 통해 한계를 극복할 수 있었다.

각 layer마다 CxHxW tensor를 출력할 것이고, 이때 각 위치별로 C 차원 벡터 2개에 대한 outer product를 계산하여 CxC 크기의 matrix를 생성할 수 있다.

(co-occurence 정보를 계산하는 것, co-variance matrix를 사용하지 않은 이유는 outer product의 계산상 이점 때문)

그러한 matrix의 모든 위치 조합에 대한 결과를 평균낸 결과가 Gram Matrix이다.

위와 같은 총 9계의 단계를 통해 딥러닝을 통한 texture sysnthesis가 가능하다.

조금 더 단계를 통합하면 다음과 같이 그 동작을 정리할 수 있다.

(1) 주어진 image patch에 대해 모든 layer에서 Gram Matrix를 계산

(2) Random noise 이미지에 대해 Gram Matrix를 계산하고 기존 image patch의 gram matrix와 비교

(3) 그 차이를 loss로 계산하여 optimization 수행

위와 같이 꽤 괜찮은 결과를 보인다.

(Layer가 나눠진 이유는 비교를 위해 각 layer별 Gram Matrix의 차이를 loss로 실험을 진행했기 때문, 실제로는 모든 layer의 Gram Matrix 차이의 합을 loss로 사용)

Content image에 대한 feature reconstruction(feature inversion)과 texture synthesis를 결합하여 content image를 해당 texture style로 변환하는 것도 가능하다.

위 그림에 나와있듯이 feature reconstruction을 위한 loss와 texture synthesis에 대한 loss를 모두 계산하는 방법으로 구현이 가능하다.

그러나 위 방법은 각 image 마다 수많은 forward/backward 연산을 반복해야 되기 때문에 실용적이지 않다.

Fast Style Transfer

따라서 'Fast Style Transfer'에서는 각 style 별로 새로운 feedforward Network를 학습시켜, 해당 feedforward network만 거치면 학습된 style로 transfer가 가능하도록 한다.

※ 본 내용은 stanford에서 제공하는 cs231n 강의, 강의자료를 바탕으로 작성하였습니다.

Lecture 11에서는 detection과 segmentation에 대해 다루고 있다.

앞선 강의에서 classification에 대해 중점적으로 다뤘지만, 위에 소개된 detection이나 segmentation도 computer vision 분야의 핵심적인 tasks이다.

Sematic segmentation부터 instance segmentation까지 각가의 task와 관련 기술에 대해 살펴보겠다.

<Semantic Segmentation>

Semantic segmantation은 이미지 내의 모든 pixel에 대해 어떠한 class에 속하는지 labeling을 수행하는 task이다.

Instance segmentation이나 detection과의 가장 큰 차이 점은 각각의 객체를 구분하지 않는다는 것이다.

그 예시로 위 슬라이드에서 두 마리의 소를 구분짓고 있지 않다.

그렇다면 semantic segmentation은 어떻게 수행할 수 있을까?

- Sliding Window?

가장 먼저 window 크기만큼 이미지의 일부 영역에 classification을 수행하고, window를 이동시켜가며 이미지의 각 영역에 대해 classification을 수행하는 방법을 생각할 수 있다.

그러나 영역을 구분짓기 위해서는 window size가 크지 않을 것이고, 따라서 계산이 상당히 많이 필요하다는 것을 쉽게 예상할 수 있다.

- Fully Convolutional

Fully connected layer 등을 제외하고, 최종 출력까지 conv 연산의 결과가 되도록 모델을 설계하는 방법도 존재한다.

최종 출력은 CxHxW 크기가 될 것이고(C : # of category), 최종 output에서 각 pixel별로 score를 확인하여 classification을 수행하면 된다.

좋은 방법이지만 마찬가지로 high resolution image을 유지하기 위해서는 계산량이 상당히 많아지게 된다.

예를 들어 226x226 크기의 이미지가 주어지면 최종 출력도 226x226 크기가 돼야하므로 conv연산을 거치는 과정에서 연산이 상당히 많이 필요할 것이다.

이러한 문제는 downsampling과 upsampling을 어느 정도 극복할 수 있다.

Maxpooling 등의 방법으로 downsampling을 거쳐 데이터의 크기를 줄여서 처리한 후, 다시 upsampling을 겨쳐 원본 이미지의 크기에 맞춰 출력하는 방식이다.

Pooling과 반대되는 unpooling을 통해 upsampling을 수행할 수 있고, 위와 같은 방법들을 생각해볼 수 있다.

또한 umsampling 과정 또한 학습이 가능한 방법인 'Transpose Convolution'도 존재한다.

Transpose convolution은 input의 각 element를 filter에 곱해서(broadcasting) output을 출력하는 방법이다.

1차원 예시로 다시 한 번 나타내면 다음과 같다.

해당 과정이 'Transpose Convolution'이라고 불리는 이유는 다음과 같다.

기본적으로 모든 convolution 연산은 좌측과 같이 행렬곱으로 나타낼 수 있고, 해당 연산을 transpose하면 transpose convolution이 된다.

따라서 'Tranpose Convolution'이라는 이름을 사용하고,

그 외에 Deconvolution, Upconvolution 등의 명칭으로 불리기도 한다.

겹치는 영역에 대해서 평균을 취하지 않고 더하는 이유에 대해 질문이 있었는데, filter가 slide하며 겹치는 영역의 결과를 더하는 이유도 위 연산 과정을 따르기 때문이다.

실제로 scale이 달라지는 등의 문제가 존재하긴 하고, 다양한 방법으로 해결하려는 연구가 존재한다고 한다.

<Localization>

Localization은 classification뿐만 아니라 실제 그 객체가 위치한 영역을 탐지까지 하는 task를 의미한다.

단, detection과 달리 단 하나의 객체만을 탐지한다.

Localization은 classification과 유사하게 수행하고, 박스의 좌표에 대한 vector를 출력에 추가해서 regression처럼 다루는 방식으로 수행할 수 있다.

위와 같은 방법을 사용하면 (1) classification에 대한 loss, (2) regression에 대한 loss, 총 2가지의 loss가 존재하게 된다.

보통 이러한 경우 각 loss에 weight를 주어서 a*Loss1 + b*Loss2 등과 같이 하나의 loss로 통합해준다.

이때의 weight 또한 hyperparameters이지만, 설정에 따라 loss 자체가 달라지기 때문에 일반적인 hyperparameter와 달리 loss가 낮아지는 방향으로 선택하는 것이 어렵다.

따라서 loss외에 다른 지표를 하나두고, 해당 지표를 바탕으로 어떠한 weight 설정이 좋을 것인지 판단하는 방법을 사용하기도 한다.

※ Accuracy 등이 있을 것 같다.

또한 같은 convolution 구조를 이용하면서 fully connected layer만 fine tuning하는 방식으로 2개의 모델을 생성한 후,

각각 classification과 loss를 계산하도록 구현하는 방법에 대한 질문이 있었다.

가능한 방법이지만, 둘을 통합할 때 문제가 발생할 수 있으므로 가능한 하나의 모델로 수행하는 것이 좋다고 한다.

+ Pose Estimation

Regression을 접목하는 방식은 다양한 task로 확장이 가능하고, 대표적으로 아래와 같이 사람의 관절 위치를 탐지하는 것도 가능하다.

Localization에서 박스의 좌표를 다룬 것처럼, 각 관절 좌표에 대한 regression을 수행하도록 구현할 수 있다.

<Object Detectoin>

Object detection은 여러 개의 객체를 탐지하는 task이며, classification처럼 deep learning의 등장 이 후 크게 발전한 분야이다.

앞서 다룬 Localization과의 차이점은 여러 개의 객체를 탐지한다는 것이며, 따라서 객체의 수가 고정되어 있지 않으므로 Localization과 같이 구현할 수 없다.(Output의 수가 고정되어 있지 않으므로)

- Sliding Window?

가장 먼저 sliding window를 떠올려 볼 수 있지만, semantic segmentation에서와 마찬가지로 연산의 수가 매우 많아질 것이다.

- R-CNN, Region Proposals

R-CNN은 Region Proposal을 이용한다.

Region Proposals는 전통적인 image processing 알고리즘으로, 이미지 속에서 object를 포함할만한 영역을 표시해준다.

제안되는 영역이 많고 정확하지는 않아서 해당 방법만으로 detection은 불가능하고, 제안되는 영역에 대해서만 classification을 수행한다.

여기에서도

 (1) classification에 대한 loss

 (2) 제안된 영역의 적합성에 대한 loss

총 2가지 loss가 존재한다.

R-CNN은 그림에서 볼 수 있듯이 여러 번 연산을 수행하므로, 여전히 비효율적인 방법이다.

- Fast R-CNN

Fast R-CNN에서는 먼저 하나의 Convoultion network를 거친 결과에 대해서 region proposal 결과를 이용하는 방법이다.

그림에서는 작아지는 것으로 표현되었지만, ConvNet을 거친 후의 size(HxW)는 input image와 동일하고, input image로 생성된 region proposal 영역을 ConvNet을 거친 결과에 적용하는 것이다.

이 후에는 각 영역에 대해 FC layers를 이용해 classification을 수행한다.

Fast R-CNN은 R-CNN에 비해 훨씬 빠르지만, runtime이 region proposals 알고리즘의 계산 시간에 의해 결정된다는 단점이 존재한다.

(SPP는 R-CNN과 Fast R-CNN의 중간 정도의 방법이라고 한다.)

따라서 최종적으로 Faster R-CNN을 통해 그러한 문제도 극복한다.

- Faster R-CNN

Faster R-CNN에서는 region proposal도 deep learning으로 처리한다.

RPN(Region Proposal Network)를 추가하여 region proposal이 오래 걸리던 문제를 해결하는 것을 제외하고는 Fast R-CNN과 동일하다.

Regision proposal에 대한 loss가 2개 추가되어 총 4가지 loss가 존재하게 된다.

그 외에 YOLO나 SSD같은 방법도 존재한다고 한다.

이미지를 grid단위로 나누고 -> grid 마다 모든 base box 경우에 대해  <dx, dx, dh, dw, confident>를 예측

-> classification을 수행

위와 같은 순서로 동작한다고 한다.

<Segmentation>

Multiple objects를 탐지하고, pixel 단위로 segmentation을 수행하는 task이다.

앞서 다룬 semantic segmentation과 detection을 결합하여 구현할 수 있다.

Object detection을 먼저 수행하고, 제안되는 bounding boxes마다 sematic segmention을 수행하는 방법이라고 생각할 수 있다.

※ 본 내용은 stanford에서 제공하는 cs231n 강의, 강의자료를 바탕으로 작성하였습니다.

Assignment2 - Q4에서는 convolution layer, pooling layer를 구현하고, 최종적으로 CNN을 구현한다.

추가로 CNN에 특화된 batch normalization layer인  spatial batch normalization layer을 구현하는 내용 또한 다루고 있다.

그 중 convolution layer의 역전파 수식과 spatial batch normalization의 구현에 대해 정리해보겠다.

<Convolution layer의 역전파>

Convolution layer의 역전파 또한 이전과 동일하게 chain rule을 이용해 계산할 수 있다.

$ X = \begin{pmatrix}
x_{11}& x_{12} & x_{13}\\
x_{21}& x_{22} & x_{23}\\
x_{31}& x_{32} & x_{33}\\
\end{pmatrix},
W = \begin{pmatrix}
w_{11}& w_{12}\\
w_{21}& w_{22}\\
\end{pmatrix}, bias = b $,

간단하게 3x3 input과 하나의 2x2 filter 간의 convolution 연산을 살펴보겠다. (stride = 1, padding = 0)

위 예시만으로도 convolution 역전파 방식에 대해 파악할 수 있다.

$Y = \begin{pmatrix}
x_{11}w_{11} +x_{12}w_{12} +x_{21}w_{21} +x_{22}w_{22} + b& x_{12}w_{11} +x_{13}w_{12} +x_{22}w_{21} +x_{23}w_{22} + b\\
x_{21}w_{11} +x_{22}w_{12} +x_{31}w_{21} +x_{32}w_{22} + b& x_{22}w_{11} +x_{23}w_{12} +x_{32}w_{21} +x_{33}w_{22} + b\\
\end{pmatrix} $

$ = \begin{pmatrix}
y_{11}& y_{12}\\
y_{21}& y_{22}\\
\end{pmatrix} $

$ dout = \begin{pmatrix}
\frac{dL}{dy_{11}}& \frac{dL}{dy_{12}}\\
\frac{dL}{dy_{21}} &\frac{dL}{dy_{22}}
\end{pmatrix} $

위와 같이 연산의 결과는 y, 계산 그래프를 타고 전달되는 역전파의 값은 dout으로 나타냈다.

이제 $ \frac{dL}{dx_{21}} $의 계산을 살펴보겠다.

Chain rule에 의해 $ \frac{dL}{dx_{21}} $는 다음 수식으로 계산된다.

$ \frac{dL}{dx_{21}} = \Sigma\Sigma{\frac{dL}{dy_{ij}} \frac{dy_{ij}}{dx_{21}}} $

이때 $\frac{dy_{ij}}{dx_{21}}$는 $ y_{ij}$의 계산에 $ x_{21}$이 포함되지 않은 경우 0, 포함된 경우는 $ x_{21}$과 곱해진 weight 이므로, ($ y$의 수식을 직접 미분)

위 수식을 풀어쓰면 다음과 같이 미분값을 얻을 수 있다.

$ \frac{dL}{dx_{21}} = \Sigma\Sigma{\frac{dL}{dy_{ij}} \frac{dy_{ij}}{dx_{21}}}
= \frac{dL}{dy_{11}}*w_{21} +\frac{dL}{dy_{12}}*0 + \frac{dL}{dy_{21}}*w_{11} + \frac{dL}{dy_{22}}*0 $

즉, $ \frac{dL}{dx_{21}} $는 '$ x_{21}$이 영향을 끼친(계산에 포함된) $ y_{ij}$의 역전파값($ \frac{dL}{d_y{ij}}$)과 그때 $ x_{21}$과 곱해진 weight의 곱의 합'이 된다.

전체 $ \frac{dL}{dx}$를 계산하기 위해서는 $ x_{21}$을 $ x_{rc}$로 일반화시키기만 하면 된다.

$ \frac{dL}{dw}$를 구하는 과정도 위 과정과 동일하다.

<Spatial Batch Normalization>

CNN에서 batch normalization을 적용하려면 mean과 std를 channel에 대해 계산해야 한다.

channel 별로 통계를 내는 이유는 같은 channel이 같은 weight(filter)의 영향을 받았기 때문이다.

(과제에서 간단하게 소개된 개념이라, 자세한 개념은 실제 spatail batch normalization 논문을 참고하는 것을 추천합니다.)

Batch normalization의 구현도 복잡했기 때문에 구현에 앞서 걱정이 앞섰지만,

주석으로 제공된 hint를 이용하여 비교적 간단하게 구현할 수 있었다.

앞서 구현한 batch normalization을 그대로 이용하면 된다.

다만 적용하기 위해 shape를 바꾸는 과정의 코드가 꽤 복잡했다.

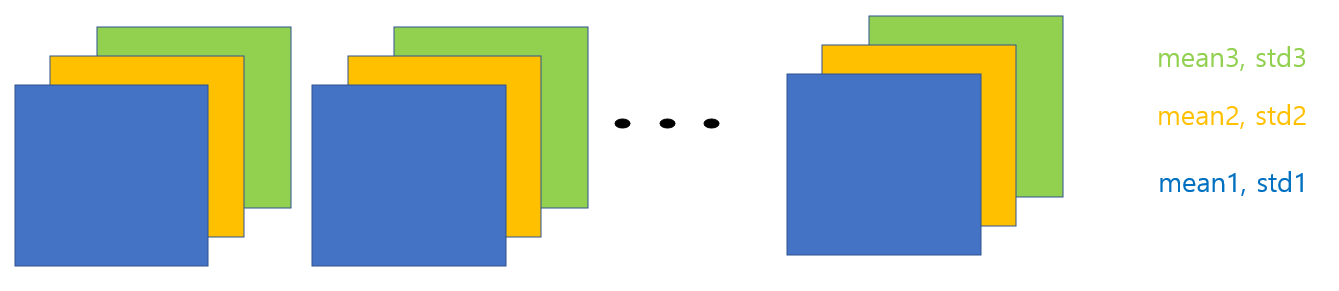

위와 같은 3x3x2x2 (NxCxHxW) 크기의 matrix를 통해 처리 과정을 정리해보겠다.

channel 별로 mean과 std를 구한 후 normalization을 수행해야 하므로,

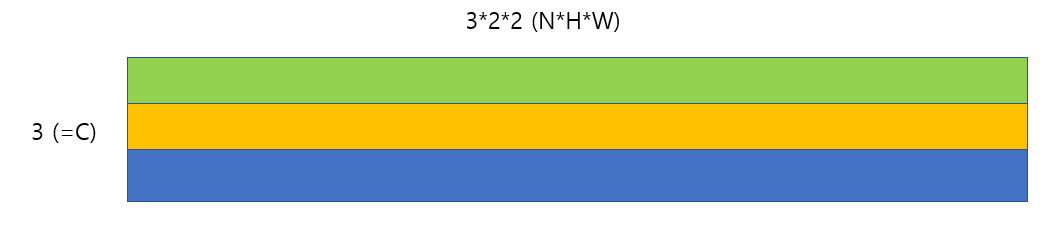

matrix를 다음과 같이 변경해야 한다.

위와 같이 변경하면 각 row별로 일반적인 batch normalzation을 적용하면 된다.

Batch Normarlization 구현 상 row별로 하나의 데이터이므로, 정확히는 위 matrix에 transpose까지 적용해줘야 된다.

그러나 일반적인 reshape 만으로는 위와 같이 변경할 수 없었고,

reshape와 np.concatenate 두 가지 방식을 적용하여 변경이 가능했다.

먼저 reshape이다.

NxCx(H*W)의 형태로 reshape하면 다음과 같이 변경된다.

각 데이터 별로 channel의 matrix는 vector로 reshape되었다. 그림으로 나타내면 다음과 같은 상태이다.

이제 3개의 결과를 row-wise로 이어붙여주기만 하면 되고, 해당 내용은 'np.concatenate( ~, axis = 1)' 코드로 구현이 가능했다.

Concatenate를 수행하고 trasnpose까지 적용한 결과이다.

위 matrix에 대해서는 일반적인 batch normarlization을 적용할 수 있다.

다만 그 결과를 다시 NxCxHxW shape으로 변경시켜주어야 하는데, 해당 내용은 반대의 순서대로 split과 reshape를 적용하면 된다.

최종 코드이다.

4줄의 코드로 spatial batch normalization의 구현이 가능하다.

Backward 연산의 경우에도 batchnorm_backward가 사용된다는 점을 제외하고 사실상 동일하다.

※ 본 내용은 stanford에서 제공하는 cs231n 강의, 강의자료를 바탕으로 작성하였습니다.

Assignment2 에서는 코드보다는 진행했던 실험에 대한 결과와 구현 시 어려웠던 점을 중점적으로 정리할 예정이다.

<Batch Normalization>

https://vstylestdy.tistory.com/38

Batch normalization에 대해 강의에서 다룬 내용을 정리해둔 글이다.

이론적 내용은 위 글을 참고 하면 되겠다.

Q2에서는 batch normalization layer를 구현하는 내용을 진행하였다.

Affine이나 ReLU 등을 layer로 구현하여 forward, backward 연산을 구현한 것처럼 batch normalization에 대해서도 forward, backward를 구현하면 된다.

그 중 역전파를 계산하는 과정이 복잡했어서 해당 내용에 대해 정리하겠다.

BN back propagation

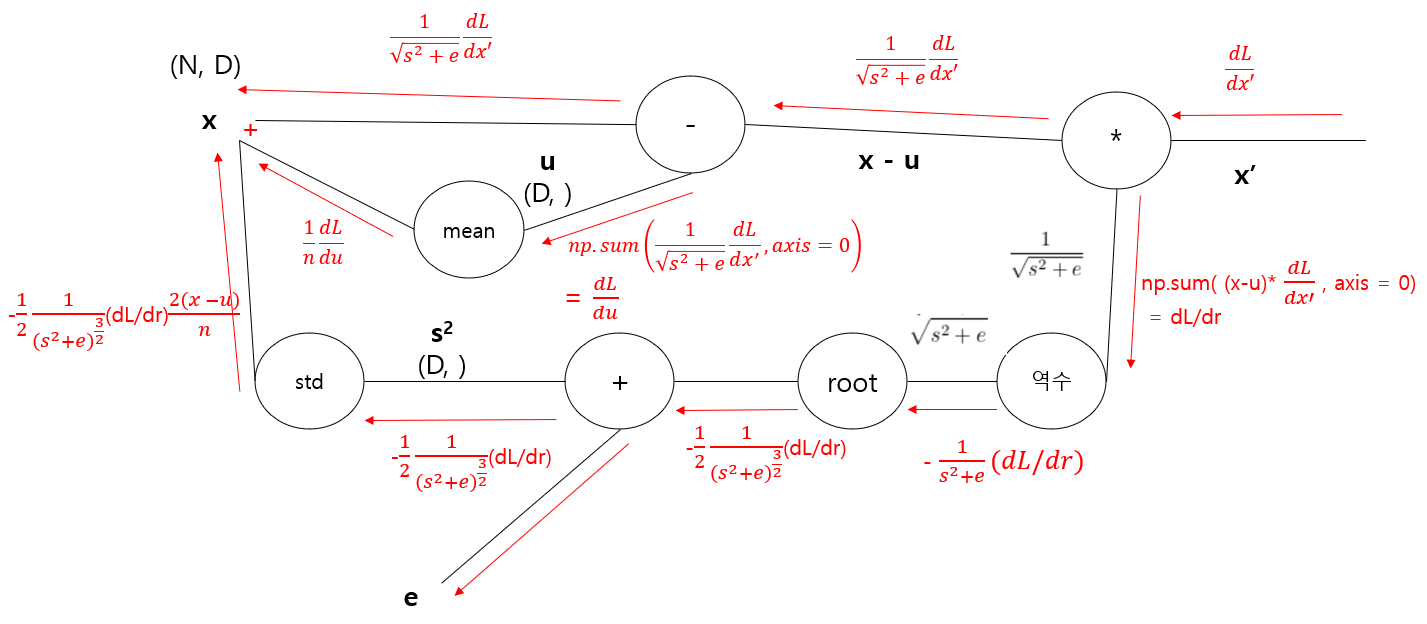

먼저 batch normalization을 계산 그래프로 표현하면 다음과 같다.

평균을 구하는 mean이나 표준편차를 계산하는 std 등이 일반적이진 않지만, 위 계산 그래프를 바탕으로 역전파를 계산하면 backward()의 수식을 구현할 수 있다.

또 하나 주의할 점은 행렬 간의 미분이 필요하다는 점이다.

https://vstylestdy.tistory.com/35

Assignment1 에서 affine layer의 역전파를 구현할 때 사용했던 방법을 그대로 적용했다.

직접적으로 미분을 구하기 보다는 chain rule을 이용한다.

우선 $ \frac{dL}{dx'} $까지의 역전파 과정을 나타내면 다음과 같다.

(편의상 $ \hat x$를 x'으로 나타내었다.)

앞서 말했듯이 affine layer때 역전파를 계산한 것처럼 chain rule을 적용하여 계산하면 된다.

위 과정 중에서 $\frac{dL}{dx'} $이 r*dout이 되는 과정에 대해서만 chain rule을 통해 계산하는 법을 적용해보겠다.

gamma나 beta에 대한 미분도 동일한 원리를 적용하면 쉽게 유도할 수 있을 것이다.

$\frac{dL}{dx'} = r*dout$ 유도

$x'$과 $r$의 곱을 $t$라고 하고, dout을 통해 전달되는 값($ \frac{dL}{dy}$)의 i행 j열을 $ o_{ij}$라고 표현하겠다.

(역전파 계산은 생략되었지만, $ \frac{dL}{dy} = \frac{dL}{dt}$ 이다.)

$ \frac{dL}{dx'_{11}}$의 미분만 살펴보면, 위와 같이 계산된다. Matrix 사이의 dot은 element-wise 곱을 의미한다.

※ 수식 자체에서 matrix가 사용되는 것은 아니고, scalar간의 합을 한 번에 표현하기 위해서 위와 같이 표현했다.

(좌측의 시그마와 동일한 표현이다.)

$ \frac{dt_{11}}{dx'_{11}}$을 제외한 미분 값은 모두 0이 되므로 $ r_1$과 $ o_{11}$의 곱으로 정리된다.

동일한 원리로 나머지 원소의 미분값을 계산하면 $ \frac{dL}{dx'}$은 다음과 같이 $ dout*r$이 된다.

$ \frac{dL}{dx'}$ 이후의 역전파는 다음과 같이 계산된다.

마지막의 $ \frac{dL}{dx}$는 3가지로 갈라진 곳에서 전달되는 역전파를 모두 합하면 된다.

이번 역전파의 계산도 모두 chain rule을 기반으로 계산하였고, root나 역수 등으로 인해 계산이 조금 껄끄러워지고 식이 복잡해지긴 했지만 그 원리는 동일하다.

평균을 구하는 mean 노드와 표준편차를 구하는 std 노드는 조금 새로운데, 막상 계산해보면 특이할 것은 없다.

'mean' 노드의 역전파만 조금 더 자세히 살펴보겠다.

Mean 노드의 역전파

먼저 x, u와 역전파를 전달되는 값은 위와 같이 표현하겠다.

마찬가지로 $ \frac{dL}{dx_{11}}$을 먼저 살펴보면, 다음 식이 성립한다.

위 예시에 대해서는 n = 2겠지만 $ u$는 평균으로 계산되는 값이므로 일반화하여 n으로 표현하였다.

같은 방식으로 모든 $ x$에 대해 계산하면, $ \frac{dL}{dx}$는

위와 같다.

(k는 전달되는 역전파 값이며, 다른 방향에서 계산되는 $ \frac{dL}{dx}$ 값과 더해져야 최종적인 미분이 계산된다.)

표준 편차를 계산하는 루트로 흐르는 역전파의 계산도 같은 원리로 계산할 수 있다.

실험 - with BN vs without BN

Forward와 backward를 모두 추가하여 batch normalizaton layer를 구현한 후,

실제로 affine layer와 ReLU 사이에 해당 layer를 추가한 후 train 과정을 비교하는 실험을 진행했다.

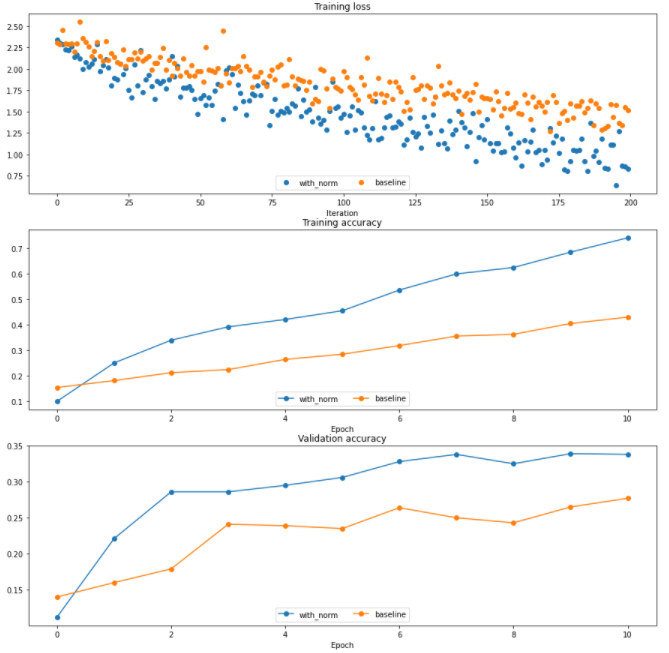

BN을 추가한 상태로는 10 epoch로 loss가 1 정도로 감소하였다.

BN을 적용하지 않았을 때는 10 epoch로 loss가 1.4 정도까지만 감소하였다.

파란색으로 표현된 결과가 BN을 적용한 결과, 주황색으로 표현된 결과가 BN을 추가하지 않은 결과이다.

더 빠르게 수렴하는 것을 확인할 수 있다.

이번엔 다양한 weight initialization에 대해 BN을 적용한 경우와 BN을 적용하지 않은 경우를 비교한 실험이다.

BN을 적용한 경우에는 initialization의 영향을 훨씬 덜 받는다.

실험 - Batch size의 영향

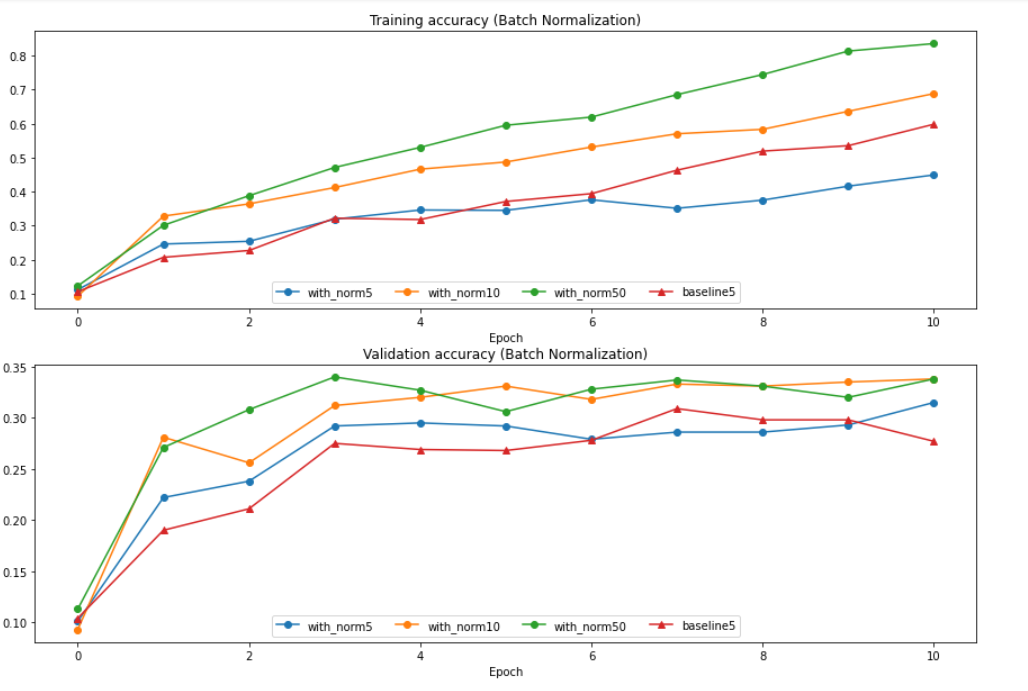

Batch size를 다양하게 한 후 학습 과정을 비교한 결과이다. baseline은 BN을 적용하지 않은 경우이다.

먼저 실험 결과를 살펴보면, batch size가 클수록 training accuracy가 더 빨리 증가하는 모습을 보인다.

그러나 validation accuracy의 경우에는 큰 차이를 보이지 않는다.

관련 내용을 찾아본 결과,

기본적으로 batch size가 클수록 batch의 통계가 전체 training data의 통계에서 크게 벗어나지 않을 확률이 커지기 때문에, 더 빠르게 수렴하고 좋은 성능을 보이는 것이 맞다고 한다.

반대로 batch size가 작은 경우 수렴은 덜 안정이지만, 일종의 regularization 효과를 준다고 한다.
